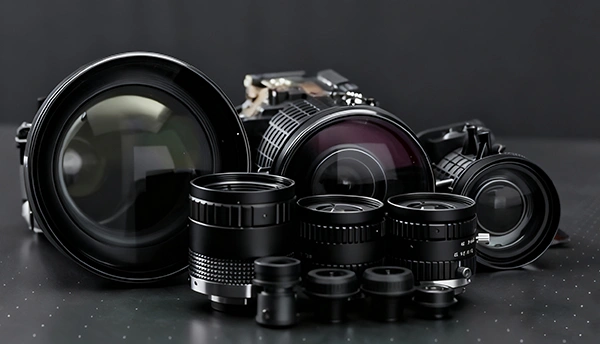

精密光学レンズおよびアセンブリ
- 光学イメージング
- 光学ディスプレイ
- 光学センシング
Union-Optechは、61の生産ラインと2,500名以上の専門スタッフを擁し、世界クラスの製造規模を誇ります 。月産能力は、単焦点レンズ1,000万個、ズームレンズ200万個に達します 。高度な製造システムと厳格な品質管理体制により、世界中のお客様へ一貫した高品質・高性能な精密光学レンズおよびアセンブリを提供しています 。
| 型番 | センサー | 焦点距離 | F値 | 全長 | メカニカルBFL | 最大イメージサークル | 光学画角 (対角/D) | 光学画角 ((水平/H)) | 光学画角 (垂直/V) | 周辺光量比 | TVディストーション | 最大主光線角 |
| UN0390 | 1/2.7” | 2.8mm±5% | 1.6±5% | 22.27±0.3mm (in air) | 5.31±0.2mm (in air) | Ø7mm | 132.8°±3°(φ6.609mm) | 110.3°±3°(φ5.76mm) | 59.6°±3° (φ3.24mm) | 40%±5% | ≥-18.1% | 13.4°±3° |
| UN0500 | 1/1.8' | 4.32±5% | 1.08±10% | 29.8±0.3mm | 4±0.2mm | Ø9.2mm | 134.7°±3° (Ø8.955mm) | 111.8°±3° (Ø7.792mm) | 59.65°±3° (Ø4.408mm) | ≥40% | ≥-18% | 12.5°±3° |
| UN0516 | 1/2.8' | 3.5±5%mm | 1.1±10% | 22.5±0.3mm | 4±0.2mm | Ø7.2mm | 115°±3° (φ6.388mm) | 97°±3°(φ5.568mm) | 52°±3°(φ3.132mm) | ≥43% | ≥-16% | 13°±3° |
| UN0376 | 1/2.7' | 4mm±5% | 1.6±5% | 22.5±0.3mm | 6±0.2mm | Ø7mm | 110.0°±6° (φ6.609mm) | 92.5°±3°(φ5.76mm) | 49.3°±3° (φ3.24mm) | 44%±5% (φ6.609mm) | >-14.7% (φ6.609mm) | 13.4°±3° |
| UN0510 | 1/2.7' | 3.98mm±5% | 1.6±5% | 19.1±0.3mm | 5.7±0.2mm | Ø6.9mm | 111.2°±6°(φ6.609mm) | 93.7°±5°(φ5.76mm) | 48.5°±3° (φ3.24mm) | ≥38% | ≥-16% | 14.1°±3° |
| UN0391 | 1/2.7' | 3.99mm±5% | 2.2±5% | 22.5±0.3mm | 5.25±0.2mm | Ø6.9mm | 105°±3° (φ6.609mm) | 87.6°±3° (φ5.76mm) | 47.0°±3° (φ3.24mm) | ≥40% | ≥-15% | 15.3°±3° |
| UN0399 | 1/2.7' | 3.05mm±5% | 2.2±5% | 22.55±0.3mm | 4.95±0.2mm | Ø6.8mm | 133.1°±5° | 107.7°±5° | 57.9°±5° | 36%±5% | ≥-17% | 14.9°±3° |
| 型番 | センサー | 焦点距離 | F値 | 全長 | Mechanical BFL | 最大イメージサークル | 光学画角 (対角/D) | 光学画角 (水平/H) | 光学画角 (垂直/V) | 周辺光量比 | TVディストーション | 最大主光線角 |
| UN5017 | 1/2.8' | 2.03mm±5% | 2.2±5% | 22.49±0.3 (IR+CG=0.71mm) | 3.0+±0.2 (IR+CG=0.71mm) | ø6.8mm | 117.2°±3° (ø=6.388mm) | 110°± (ø=5.568mm) | 74.6±3° (ø=3.132mm) | 40%±5% (ø=6.388mm) | ≥-2.5% | 12±3° |
| UN5018 | 1/2.7' | 3.0mm±5% | 2.0±5% | 14.48±0.3mm | 3.73±0.2mm | ø7.0mm | 95°±3° (ø6.608mm) | 88.1°±3° (φ5.76mm) | 56°±3° (φ3.24mm) | ≥35% | ≥-2.5% | 19.5° |
| UN5030 | 1/1.8' | 4.2mm±5% | 2.3±5% | 27±0.3 mm(IR+CG:0.51) | 2.9±0.2mm (IR+CG:0.51) | ø8.4mm | 87°±3°(φ8.0mm) | 73.1°±3°(φ6.4mm) | 58°±3° (φ4.8mm) | ≥45% | -2%<X<0% | 14°±3° |
| 型番 | 投写方式 | 光源 | パネル | 投写比 | 解像度 | F値 | TTL | ANSI Lm |
| P0056 | DLP | RGBレーザー | 0.47" | 0.218 | 4K | 3.15 | 164.12mm | 1200lm |
| P0087 | LCOS-DLP対応 | 蛍光体レーザー | 0.33"&0.37" | 0.23/0.21 | 1080P | 2.4 | 169mm | 1200lm |
| P0091 | DLP | RGBレーザー | 0.47" | 0.21 | 4K | 3.1 | 159.62mm | 2530lm |
| P0110 | DLP | 蛍光体レーザー | 0.8" | 1.5-2.4 | WUXGA | 2.0-2.4 | / | / |
| P0117 | DLP | RGBレーザー | 0.47"SST | 0.18 | 4K | 2.2 | / | / |
| P0051 | LCOS-DLP対応 | RGBレーザー | 0.33"&0.37" | 1.2 | 1080P | 2.4 | 80.65mm | 600lm |
| P0102 | DLP | 蛍光体レーザー | 0.23" | 0.23 | 1080P | 2.6 | 84.5mm | 300lm |
| 型番 | 光源 | チップ | 投写比 | 解像度 | 輝度 | 備考 | |
| P23B | RGBレーザー | DLP | .23DMD | 1.2 | 1080P | 640lm | P0097 |
| P33E (Direct Throw) | RGBレーザー | DLP | .33DMD | 1.2 | 1080P | 1200lm | P0099 |
| 型番 | センサー | 焦点距離 | F値 | 全長 | メカニカルBFL | 最大イメージサークル | 光学画角 (水平/H) | 光学画角 (垂直/V) | 相対周辺光量 | TVディストーション |
| HC00002 | 256*192@12μm | 3.2 | F1.1 | 5.7mm | 2.6mm | 4mm | 55.8° | 42° | 80% | -12% |
| C0157 | 256*192@12μm | 7 | F1.0 | 13mm | 4mm | 4.4mm | 25.7° | 19.2° | 90% | -5.80% |
| C0197 | 384*288@12μm | 9.7 | F1.0 | 27mm | 8.5mm | 6.16mm | 26.46° | 19.81° | 90% | -4.50% |
| HC0009 | 640*512@12μm | 9 | F1.0 | 22mm | 7.5mm | 10.44mm | 44.6° | 36.1° | 90% | -5% |
| HC0003 | 640*512@12μm | 25 | F1.0 | 51.8mm | 2.93mm | 10.4mm | 17.2° | 13.82° | 90% | 5% |
| C0252 | 400*300@25μm | 25 | F0.8 | 47.22mm | 3.96mm | 12.5mm | 22.64° | 17.03° | 95% | 1% |
弊社は、世界各地の多様なアプリケーションニーズに応えるため、カスタマイズされた精密光学コンポーネントおよびアセンブリを提供しています 。
光学設計から量産までの一貫体制のもとで、コンセプト設計から光学設計、試作、成形、コーティング、組み立て、そして量産までを自社で完結いたします 。厳格な品質管理に裏打ちされた、高精度で信頼性の高いレンズユニットをお届けします 。
お客様のプロジェクトニーズを弊社の光学エンジニアチームにお聞かせください。実績ある精度と信頼性に基づいた、最適なテーラーメイドの光学ソリューションをご提案します 。
